对夹式止回阀

对夹式止回阀

产品介绍:靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、

详情

产品介绍:



  通过介质流和力自行打开或关闭来回流介质的阀称为止回阀(也称为止回阀、单向阀、回流阀和背压阀)。止回阀是一种自动阀门,主要用于防止介质回流,防止泵和驱动电机反转和容器介质排出。双板止回阀用于纯管道和工业、环境保护、水处理、高层建筑给排水管道,防止介质回流。该止回阀有两个半月形,弹簧强制复位,密封面可广泛用作本体表面耐磨材料或内衬橡胶,密封可靠。(David  Assell,Northern  Exposure(美国电视),LEMP)止回阀属于自动阀门,主要用于介质的单向流动管道,为了防止事故发生,介质只能朝一个方向流动。通常,该阀门自动工作,在一个方向流动的流体压力下阀门打开。流体向相反方向流动时,流体压力和阀门的自匹配阀作用于阀门上,阻碍了流动。


  产品特性:


  1、双瓣蝶形止回阀结构长度短,结构长度仅为传统法兰止回阀的1/4~1/8。


  2、体积小、重量轻,其重量仅为传统法兰止回阀的1/4~1/20。


  3、双瓣蝶形止回阀瓣快速关闭,水锤压力小;


  4、水平管道和垂直管道均可使用,安装方便。


  5、双瓣蝶式止回阀流量开通,流体阻力小;


  6、运动灵敏,密封性能好。


  7、夹式双蝶阀瓣行程短,冲击小;


  8、结构简单,外形美观;


  9、使用寿命长,可靠性高。

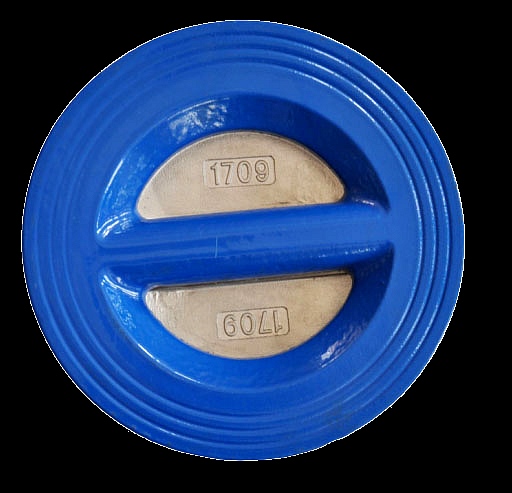

产品小样图:



产品参数:

主要性能参数:

公称压力

PN1.0/1.6Mpa

适用温度

≤150℃

适用介质

水、蒸汽、食品、药品、油品

主要零部件

阀体、阀座、阀板、转轴、弹簧

主要材料

铸铁、球墨铸铁、碳钢、不锈钢



规格size

尺寸Dimension(mm)

 重量weight(kg)

mm

inch

D

D1

D2

L

R

t

40

1.5

92

65

43.3

43

28.8

19

1.5

50

2"

107

65

43.3

43

28.8

19

1.5

65

2.5"

127

80

60.2

46

36.1

20

2.4

80

3"

142

94

66.4

64

43.4

28

3.6

100

4"

162

117

90.8

64

52.8

27

5.7

125

5"

192

145

116.9

70

65.7

30

7.3

150

6"

218

170

114.6

76

78.6

31

9

200

8"

273

224

198.2

89

104.4

33

17

250

10"

328

265

233.7

114

127

50

26

300

12"

378

310

283.9

114

148.3

43

42

350

14"

438

360

332.9

127

172.4

45

55

400

16"

489

410

381

140

197.4

52

75

450

18"

539

450

419.9

152

217.8

58

101

500

20"

594

505

467.8

152

241

58

111

600

24"

690

624

572.6

178

295.4

73

172

700

28"

800

720

680

229

354

98

219
